Eligiendo la altura de capa - BCN3D Stratos



Recuerda que BCN3D Cura no recibirá nuevas actualizaciones de software. Por favor descarga BCN3D Stratos nuestro nuevo laminador mejorado.

Calidad superficial

Reducir la altura de capa provoca que la superficie de la pieza sea suave y continua. Además permite obtener un mayor nivel de detalle a lo largo del eje Z, lo que influye significativamente en superficies curvas, en rampas y voladizos.

Tiempo de impresión

Por contrapartida, cuanto más reducida sea la altura de capa, mayor será el tiempo de impresión. El tiempo aumenta inversamente proporcional a la altura de capa.

Propiedades mecánicas

Mientras más gruesas sean las capas, la resistencia mecánica de la pieza es mayor. Esto se debe a la reducción de los puntos de soldadura que son las zonas débiles entre capas.

En el siguiente gráfico de como varia la resistencia mecánica en función del diámetro del hotend y la altura de capa:

Postprocesado

Para tareas de postprocesado como el lijado y el pintado, es conveniente que la altura de capa sea muy pequeña para ahorrar tiempo en estos procesos. Si quieres conocer más acerca de como lijar o pintar tu modelo, visita el siguiente artículo: Postprocesado.

Configurar la altura de capa correctamente

BCN3D Stratos contiene perfiles recomendados con parámetros estándar para distintas alturas de capa, de cada una de las impresoras y hotends de BCN3D.

A la hora de seleccionar una altura de capa, es necesario conocer las limitaciones físicas que es necesario tener en cuenta:

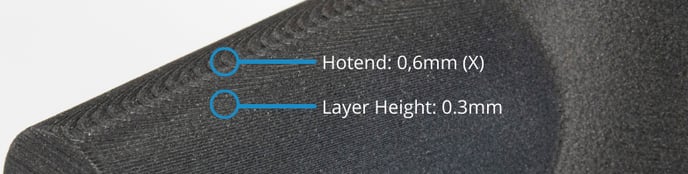

El diámetro del hotend

	Para asegurar la máxima calidad dimensional y la estabilidad estructural de la pieza no se recomienda utilizar alturas de capa superiores al 80% del diámetro del hotend.

La mínima altura de capa

	Reducir la altura de capa mejora en gran medida el acabado superficial de la pieza, sin embargo no es recomendable bajar de 0.1mm ya que el tiempo de impresión aumentará significativamente sin ofrecer resultados apreciables.

El flujo de material

	La altura de capa afecta al flujo del material, el cual depende del diámetro del hotend, la velocidad y la temperatura de impresión. Variar los siguientes parámetros junto a la altura de capa ayuda a conservar la calidad dimensional y las propiedades físicas de la pieza.

Velocidad de impresión

Para mantener el flujo de extrusión constante a medida que se disminuye la altura de capa, es recomendable aumentar ligeramente la velocidad de impresión para evitar excedentes de material en la pieza. Es importante tener en cuenta que al aumentar la velocidad, la calidad dimensional y superficial puede verse afectada.

Para evitar problemas, varia la velocidad en intervalos de 5mm/s y no excedas el umbral de velocidades de impresión del material.

Temperatura de impresión

Variar la temperatura ayuda a controlar la cantidad de filamento que se extruye. Al disminuir la temperatura de impresión el material es menos fluido, por lo que se reduce la cantidad de material extruido y no es tan necesario aumentar la velocidad para controlar el flujo.
